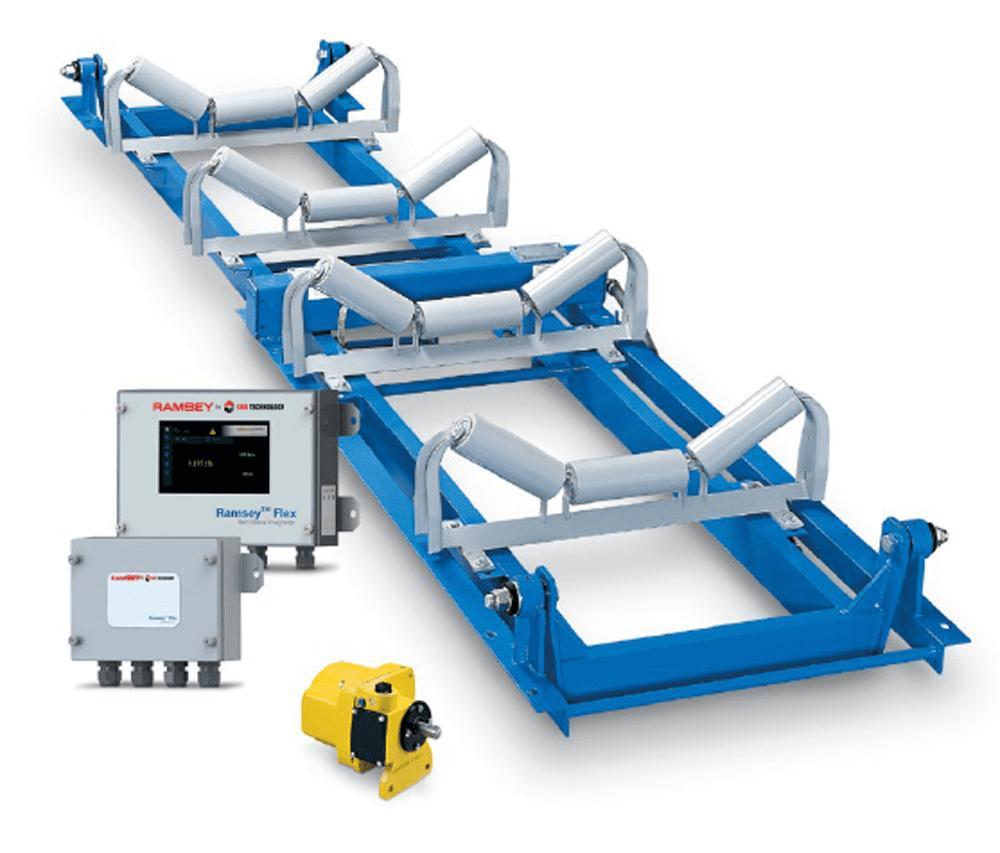

מערכת משקל המסוע מסדרת Ramsey Series 17 מתוכננת במיוחד עבור מפעלי תעשייה ותהליכי ייצור הפועלים במהירויות גבוהות או כאלו הדורשים רמת דיוק גבוהה מהרגיל של ±0.25%. המערכת מספקת מידע חיוני המאפשר ניהול אפקטיבי ותפעול יעיל של העסק, באמצעות ניטור תפוקת הייצור ומעקב אחר מלאי או ויסות פריקת מוצרים.
מערכת זו משלבת את האמינות שהוכחה לאורך זמן של גשר השקילה (Weighbridge) מדגם Ramsey 10-17 יחד עם חיישן מהירות המסוע מדגם Ramsey 61-12N, ועם האלקטרוניקה העוצמתית והרב-תכליתית של בקר ה-Ramsey Flex. התכנון הארוך של גשר השקילה בסדרה 17 מאפשר למזער שגיאות יישור (Alignment errors) כיוון שהוא מספק זמן שהייה ארוך יותר של החומר על פני המשקל, מה שמתרגם לדיוק ברמה גבוהה של ±0.25%. מערכת שקילה זו זמינה בגרסה של שניים או ארבעה גלילי תמיכה (Idlers).
תכונות ויתרונות מרכזיים
- עיצוב שהוכיח את עצמו לאורך זמן ומותאם ליישומים מאתגרים.
- מרווח שקילה המבוסס על מספר גלילי תמיכה לקבלת דיוק גבוה יותר.
- אלקטרוניקה מתקדמת מבוססת מיקרומעבד עם מסך מגע צבעוני בגודל 7 אינץ'.
- ממשק מבוסס רשת (Web-based interface) לניהול הבקר ישירות ממחשב ברשת המקומית.
- יכולות תקשורת משופרות.
- קלות שימוש וכיול, הכוללת מערכת אבחון תקלות (דיאגנוסטיקה) מובנית.
רכיבי המערכת
גשר שקילה Ramsey Series 10-17
גשר השקילה כולל מרווח שקילה עם מספר גלילי תמיכה כדי למזער את השפעות סרט המסוע. התצורה הסטנדרטית כוללת ארבעה גלילים, כאשר קיימת אופציה לתצורה של שני גלילים. התכנון כולל שני מתמרי עומס (Load cells) מדויקים במיוחד מסוג Strain gauge, המותקנים במצב מתיחה (Tension) לטובת יציבות מוגברת והפחתת שגיאות יישור. צירי התמיכה (Trunnion-type pivots) הם נטולי חיכוך, אטומים ועמידים לחלוטין בפני רעידות, לחות והצטברות חומרים.
בקר שקילה Ramsey Flex Integrator
הבקר מספק את החוכמה למערכת השקילה ומאפשר ניטור ייצור מדויק, מעקב מלאי וניהול מבוקר של פריקת חומר. הבקר ממיר את האות הנכנס מהדיגיטייזר לנתוני זרימת חומר ולמסה כוללת שהועברה. בקר אחד יכול לנהל נתונים משני דיגיטייזרים שונים (כלומר, משני משקלים נפרדים). הבקר מגיע כסטנדרט עם ממשק מבוסס רשת המאפשר בקרה מכל מחשב. אפשרויות התקנה לבקר:
- התקנת שטח עם מסך מגע (HMI) לאינטראקציה ישירה על קו הייצור.
- התקנת פאנל עם מסך מגע לתפעול מרכזי מחדר הבקרה.
- גרסה "עיוורת" ללא מסך, כפתרון חסכוני או להתקנה בסביבות עבודה קשות במיוחד.
ממיר נתונים (Digitizer) Ramsey Flex
הדיגיטייזר מקבל את האותות ממתמרי העומס של גשר השקילה ומחיישן המהירות, ומעביר אותם לבקר בצורה יציבה ואמינה יותר מקופסאות חיבורים סטנדרטיות.
- דיגיטייזר בודד: מיועד לכניסה של מתמר עומס אחד או זוג.
- דיגיטייזר מרובע (Quad): מיועד לכניסה של ארבעה מתמרים או למערך מרובה.
חיישן מהירות סרט Ramsey 61-12N
חיישן מהירות דיגיטלי, הנחשב לאמין ולמדויק ביותר שפותח אי פעם עבור שירות שקילת מסועים. הוא מעוצב עם מארז יצוק אלומיניום קשיח המתאים להתקנות חוץ. החיישן מכיל מחולל פולסים (AC) נטול מברשות (Brushless) אשר אינו דורש כוונון או החלפה. חיבור ישיר של החיישן לגלגלת הזנב (Tail pulley), לגלגלת לחץ (Snubbing roll) או לרולר חזרה (Return roller) מבטיח קריאת תנועת סרט מדויקת.
